請放上你的程式碼並加上註解(中英文不限)，讓 TA明白你是如何完成的。
package acal_lab04.Hw1
import chisel3.util._
import chisel3._
import acal_lab04.Lab._
class MixAdder (n:Int) extends Module{
val io = IO(new Bundle{
val Cin = Input(UInt(1.W))
val in1 = Input(UInt((4*n).W))
val in2 = Input(UInt((4*n).W))
val Sum = Output(UInt((4*n).W))
val Cout = Output(UInt(1.W))
})
//please implement your code below
val clas = Array.fill(n) { Module(new CLAdder).io }
clas(0).Cin := io.Cin//n CLAdder
for (i <- 0 until n - 1) {
clas(i + 1).Cin := clas(i).Cout
}
val S = Wire(Vec(n,UInt()))
for (i <- 0 until n) {//每個CLAdder負責的區段
clas(i).in1 := io.in1((i + 1) * 4 - 1, i * 4)
clas(i).in2 := io.in2((i + 1) * 4 - 1, i * 4)
S(i) := clas(i).Sum
}
io.Sum := S.asUInt
io.Cout := clas(n-1).Cout
}
請放上你的程式碼並加上註解(中英文不限)，讓 TA明白你是如何完成的。
package acal_lab04.Hw2
import chisel3._
import chisel3.util._
import acal_lab04.Lab._
class Add_Suber extends Module{
val io = IO(new Bundle{
val in_1 = Input(UInt(4.W))
val in_2 = Input(UInt(4.W))
val op = Input(Bool()) // 0:ADD 1:SUB
val out = Output(UInt(4.W))
val o_f = Output(Bool())
})
//please implement your code below
val fa_array = Array.fill(4)(Module(new FullAdder).io)//四個fulladder
val S = Wire(Vec(4,UInt()))//first adder
fa_array(0).A := io.in_1(0)
fa_array(0).B := io.op ^ io.in_2(0)//是否做complement
fa_array(0).Cin := io.op//for 2's complement
S(0) := fa_array(0).Sum
for (i <- 1 until 4) {
fa_array(i).A := io.in_1(i)
fa_array(i).B := io.op ^ io.in_2(i)
fa_array(i).Cin := fa_array(i - 1).Cout
S(i) := fa_array(i).Sum
}
val f_flag = (fa_array(2).Cout ^ fa_array(3).Cout) =/= 0.U//轉成bool值
io.o_f := f_flag
io.out := S.asUInt
}

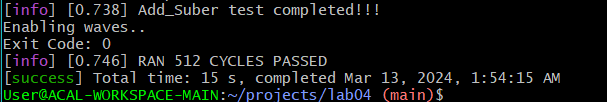

請放上你的程式碼並加上註解(中英文不限)，讓 TA明白你是如何完成的。
class Booth_Mul(width:Int) extends Module {
val io = IO(new Bundle{
val in1 = Input(UInt(width.W)) //Multiplicand
val in2 = Input(UInt(width.W)) //Multiplier
val out = Output(UInt((2*width).W))
})
// width/2 mul_section
val mul_section = Wire(Vec(width/2, SInt(32.W)))
val B = Wire(UInt((width).W))
B := io.in1//乘數
val A = io.in2.asSInt()//被乘數
for (i <- 0 until width/2) {
mul_section(i) := 0.S(32.W)//部分積
}
// bit -1 = 0. only count bit 1,0
switch(B(1,0)) {
is(0.U) {
mul_section(0) := 0.S(32.W)//000
}
is(1.U) {
mul_section(0) := A.asTypeOf(SInt(32.W))//010
}
is(2.U) {
mul_section(0) := (A * (-2).S).asTypeOf(SInt(32.W))//100
}
is(3.U) {
mul_section(0) := (A * (-1).S).asTypeOf(SInt(32.W))//110
}
}
//other bits sections依據B的bits決定對A操作
for (i <- 3 until width by 2) {
switch(B(i, i-2)) {
is(0.U) {
mul_section((i-1)/2) := 0.S(32.W)//000->0
}
is(1.U) {
mul_section((i-1)/2) := (A << (i-1)).asTypeOf(SInt(32.W))//001->1
}
is(2.U) {
mul_section((i-1)/2) := (A << (i-1)).asTypeOf(SInt(32.W))//010->1
}
is(3.U) {
mul_section((i-1)/2) := (A * (2).S << (i-1)).asTypeOf(SInt(32.W))//011->2
}
is(4.U) {
mul_section((i-1)/2) := (A * (-2).S << (i-1)).asTypeOf(SInt(32.W)) //100->-2
}
is(5.U) {
mul_section((i-1)/2) := (A * (-1).S << (i-1)).asTypeOf(SInt(32.W))//101->-1
}
is(6.U) {
mul_section((i-1)/2) := (A * (-1).S << (i-1)).asTypeOf(SInt(32.W))//110->-1
}
is(7.U) {
mul_section((i-1)/2) := 0.S(32.W)//111->0
}
}
}
// 加總32bits
var ans = 0.S((32).W)
for (i <- 0 until mul_section.length) {
ans = ans +& mul_section(i)
}
//output Uint
io.out := ans.asUInt()
}
請放上你的程式碼並加上註解(中英文不限)，讓 TA明白你是如何完成的。
## scala code & comment
## make sure your have passed the `PCTest.scala` test

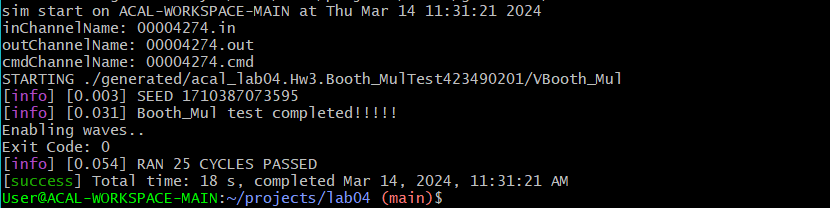

請放上你通過test的結果，驗證程式碼的正確性。(螢幕截圖即可)
請放上你的程式碼並加上註解(中英文不限)，讓 TA明白你是如何完成的。
## scala code & comment
## make sure your have passed the `DecoderTest.scala` test
請放上你通過test的結果，驗證程式碼的正確性。(螢幕截圖即可)
請放上你的程式碼並加上註解(中英文不限)，讓 TA明白你是如何完成的。
## scala code & comment
## make sure your have passed the `BranchCompTest.scala` test
請放上你通過test的結果，驗證程式碼的正確性。(螢幕截圖即可)
請同學放上自行準備的測資，需含有(R、I、S、B、J type測資)
請放上你的程式碼並加上註解(中英文不限)，讓 TA明白你是如何完成的。
- top
## scala code & comment
## make sure you have comfirm the correctness of every type of instructions by yourself
請仿效文件上的截圖，放上各個type的指令驗證結果(每種type至少兩個，且與測資呼應。)
- R-type
- I-type
- S-type
- B-type
- J-type
- Q1:哪兩種type的指令需要仰賴ALU最多的功能呢？對於其他type的指令而言，ALU的功能是？
- Ans1:???
- Q2:Branch情況發生時，pc+offset會從哪裡傳回pc呢？Beq x0 x0 imm 可以完全取代 jal x0 imm嗎？如果不行，為什麼?
- Ans2:???
- Q3:假設我用int存取src1和src2，由於int是signed的方式存取，比大小(-1<3)自然能夠成立。有沒有什麼方式是不需透過轉換Dtype，就能夠實現Unsigned的比較方式呢?比如說，該如何驗證BGEU呢？(可以用pseudo code或者你認為你能表達清楚你的想法，用文字呈現也行。)
- Ans3:???
